【PT】配置终端访问服务器

参考:

《思科网络实验室CCNA实验指南(第 2版)》3.3.4 Page42

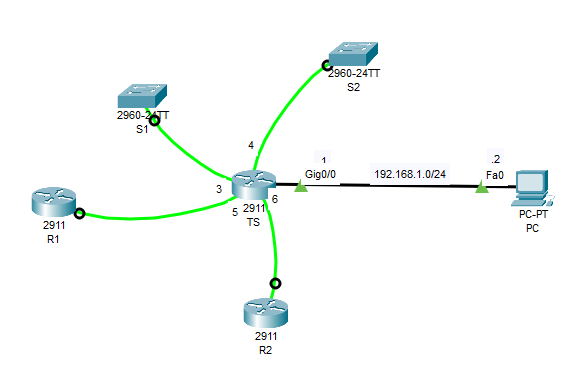

拓扑图:

file

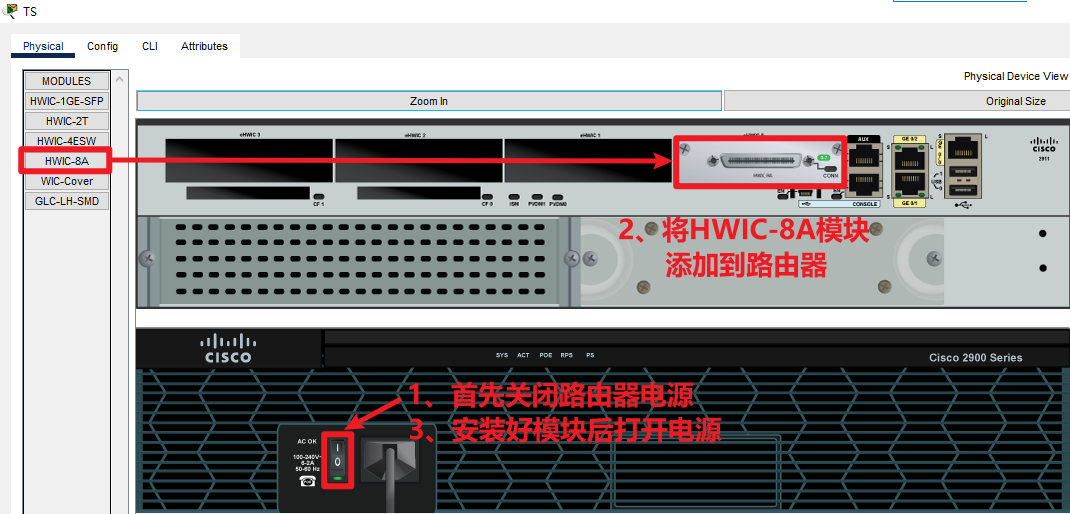

路由器TS添加HWIC-8模块:

file

使用八爪线(Octal)将TS上的Async接口连接到其他路由器和交换机的Console接口。

按照此步骤分别配置R1、R2、S1、S2的主机名:

Router>en
Router#conf t
Router(config)#hostname R1

1、TS(终端服务器)基本配置:

Router>en
Router#conf t
Router(config)#hostname TS
TS(config)#enable secret www.19itmc.top
TS(config)#no ip domain-lookup  //禁止DNS解析
TS(config)#line vty 0 15  //进入vty线路0-15
TS(config-line)#no login  //登录时不进行密码检查
TS(config-line)#logging synchronous  //开启日志同步(日志输出时不会打断命令输入)
TS(config-line)#exec-timeout 0 0  //exec会话永不超时
TS(config-line)#exit
TS(config)#int g0/0
TS(config-if)#ip add 192.168.1.1 255.255.255.0
TS(config-if)#no sh
TS(config-if)#exit
TS(config)#no ip routing  //关闭路由功能后终端服务器就相当于一台计算机
TS(config)#ip default-gateway 192.168.1.254  //配置网关,允许从外网访问该服务器

exec-timeout命令格式:
exec-timeout 分钟 秒

2、线路配置:

显示当前线路:

TS#show line
   Tty Line Typ     Tx/Rx    A Roty AccO AccI   Uses   Noise  Overruns   Int
*    0    0 CTY              -    -    -    -      0       0     0/0       -
     1    1 AUX   9600/9600  -    -    -    -      0       0     0/0       -
 0/0/0    3 TTY   9600/9600  -    -    -    -      0       0     0/0       -
 0/0/1    4 TTY   9600/9600  -    -    -    -      0       0     0/0       -
 0/0/2    5 TTY   9600/9600  -    -    -    -      0       0     0/0       -
 0/0/3    6 TTY   9600/9600  -    -    -    -      0       0     0/0       -
 0/0/4    7 TTY   9600/9600  -    -    -    -      0       0     0/0       -
 0/0/5    8 TTY   9600/9600  -    -    -    -      0       0     0/0       -
 0/0/6    9 TTY   9600/9600  -    -    -    -      0       0     0/0       -
 0/0/7   10 TTY   9600/9600  -    -    -    -      0       0     0/0       -
   388  388 VTY              -    -    -    -      0       0     0/0       -
   389  389 VTY              -    -    -    -      0       0     0/0       -
   390  390 VTY              -    -    -    -      0       0     0/0       -
   391  391 VTY              -    -    -    -      0       0     0/0       -
   392  392 VTY              -    -    -    -      0       0     0/0       -
   393  393 VTY              -    -    -    -      0       0     0/0       -
   394  394 VTY              -    -    -    -      0       0     0/0       -
   395  395 VTY              -    -    -    -      0       0     0/0       -
   396  396 VTY              -    -    -    -      0       0     0/0       -
   397  397 VTY              -    -    -    -      0       0     0/0       -
   398  398 VTY              -    -    -    -      0       0     0/0       -
   399  399 VTY              -    -    -    -      0       0     0/0       -
   400  400 VTY              -    -    -    -      0       0     0/0       -
   401  401 VTY              -    -    -    -      0       0     0/0       -
   402  402 VTY              -    -    -    -      0       0     0/0       -
   403  403 VTY              -    -    -    -      0       0     0/0       -
Line(s) not in async mode -or- with no hardware support:
11-387

通过以上信息得知line 3-10是HWIC-8模块的线路。

接下来配置line 3-10:

TS#conf t
TS(config)#line 3 10 //配置line 3-10
TS(config-line)#transport input telnet  //只允许telnet登录
TS(config-line)#no exec  //不允许line接受exec会话
TS(config-line)#no login
TS(config-line)#exec-timeout 0 0
TS(config-line)#logging synchronous
TS(config-line)#exit
TS(config)#int loopback0 //创建一个环回接口loopback0,并配置其IP地址
TS(config-if)#ip add 1.1.1.1 255.255.255.255
TS(config-if)#exit
TS(config)#ip host S1 2003 1.1.1.1  //将S1解析到环回接口
TS(config)#ip host S2 2004 1.1.1.1
TS(config)#ip host R1 2005 1.1.1.1
TS(config)#ip host R2 2006 1.1.1.1
TS(config)#privilege exec level 0 clear line  //配置命令授权,允许低级别用户执行高级别用户的命令
TS(config)#privilege exec level 0 clear

命令解析:

ip host S1 2003 1.1.1.1
使用ip host命令可以将1.1.1.1:2003解析成S1,这样我们如果要连接这台交换机时,直接输入S1即可。否则只能通过telnet 1.1.1.1 2003命令连接S1
此处2003为telnet端口号,端口号=线路编号+2000,比如S1使用的是line 3,所以telnet端口号=2000+3=2003。

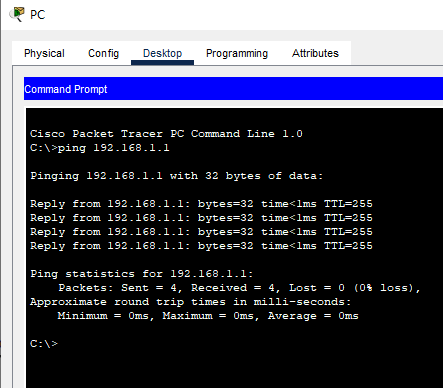

测试PC与TS之间的连通性:

file
可以ping通!

接下来通过telnet远程连接TS:

file

此处登录不会显示密码输入,直接输入密码回车即可。

连接S1:

file

Ctrl + ] 可以退出telnet。

成功!!
