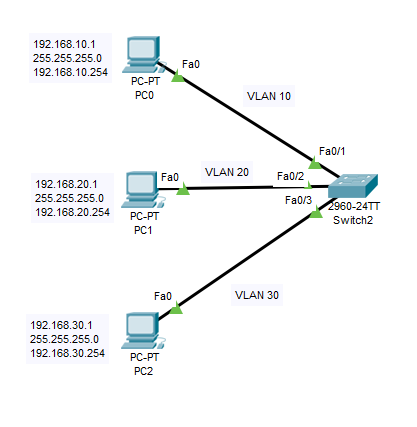

按下图搭建拓扑结构
PC左侧的备注分别为：IP地址、子网掩码、默认网关
按照备注分别配置好PC0、PC1、PC2的网络设置
#一个网络不只是可以有一台电脑，如果加了其他电脑又要配置不同IP，网关最后一位设为3的话会很乱；这里为了划分清楚用254作为网关最后一位。请考试时按要求配置。
交换机配置
Switch>en //进入特权模式
Switch#conf t //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10 //创建VLAN10
Switch(config-vlan)#vlan 20 //创建VLAN20
Switch(config-vlan)#vlan 30 //创建VLAN30
Switch(config-vlan)#int ran f0/1-6 //进入f0/1-6（6个接口）
Switch(config-if-range)#sw mo ac //设置为access（访问）模式
Switch(config-if-range)#int f0/1 //进入f0/1
Switch(config-if)#sw a v 10 //把接口划分到VLAN 10
Switch(config-if)#int f0/2 //进入f0/2
Switch(config-if)#sw a v 20 //把接口划分到VLAN 20
Switch(config-if)#int f0/3 //进入f0/3
Switch(config-if)#sw a v 30 //把接口划分到VLAN 30
Switch(config-if)#int g0/1 //进入g0/1
Switch(config-if)#sw mo tr //设置为TRUNK（中继）模式

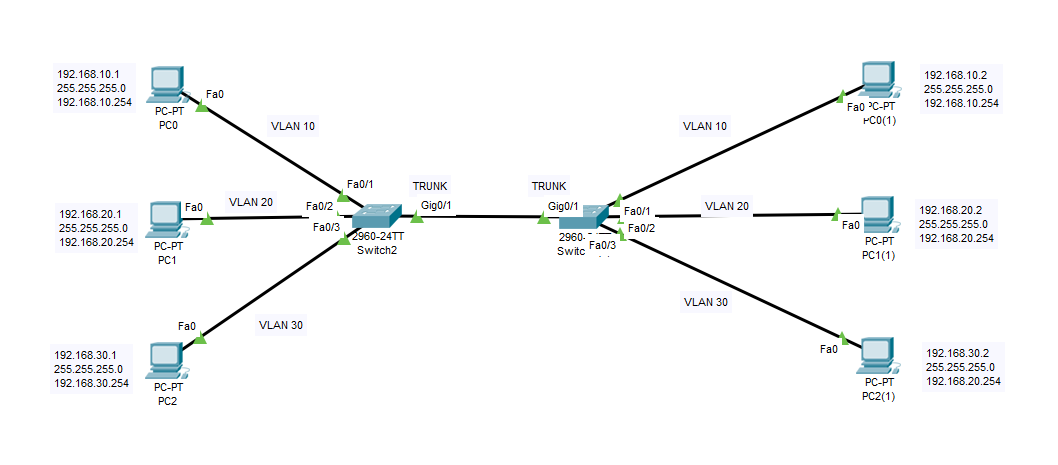

按下图复制拓扑结构
按备注分别配置好右边3台PC的IP地址、子网掩码、默认网关
检验同一VLAN下的连通性

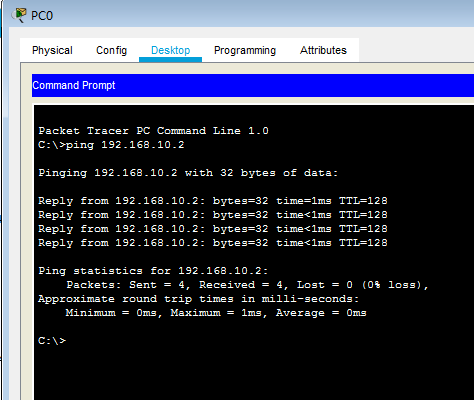

在192.168.10.1上对192.168.10.2进行ping
可以连通

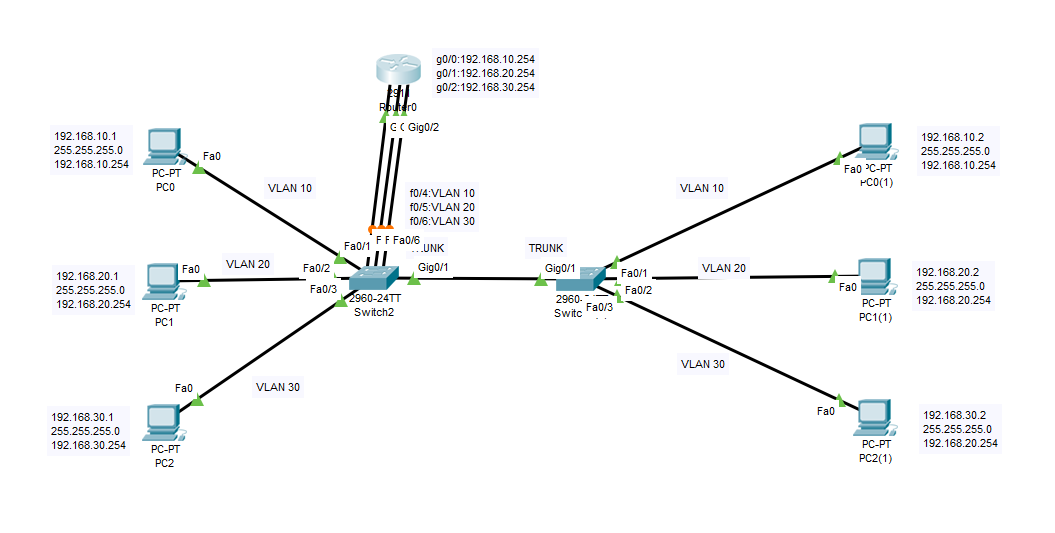

添加路由器，使所有网络都可以互相通信
分别把g0/0、g0/1、g0/2连接到f0/4、f0/5、f0/6
配置路由器：
Router>en //进入特权模式
Router#conf t //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int g0/0 //进入g0/0
Router(config-if)#ip add 192.168.10.254 255.255.255.0 //配置ip
Router(config-if)#int g0/1 //进入g0/1
Router(config-if)#ip add 192.168.20.254 255.255.255.0 //配置ip
Router(config-if)#int g0/2 //进入g0/2
Router(config-if)#ip add 192.168.30.254 255.255.255.0 //配置ip
Router(config-if)#int ran g0/0-2 //进入g0/0-2
Router(config-if-range)#no sh //启用接口
配置交换机(左侧)：
Switch>en //进入特权模式
Switch#conf t //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int f0/4 //进入f0/4
Switch(config-if)#sw a v 10 //把接口划分到VLAN 10
Switch(config-if)#int f0/5 //进入f0/5
Switch(config-if)#sw a v 20 //把接口划分到VLAN 20
Switch(config-if)#int f0/6 //进入f0/6
Switch(config-if)#sw a v 30 //把接口划分到VLAN 30
检验VLAN间路由

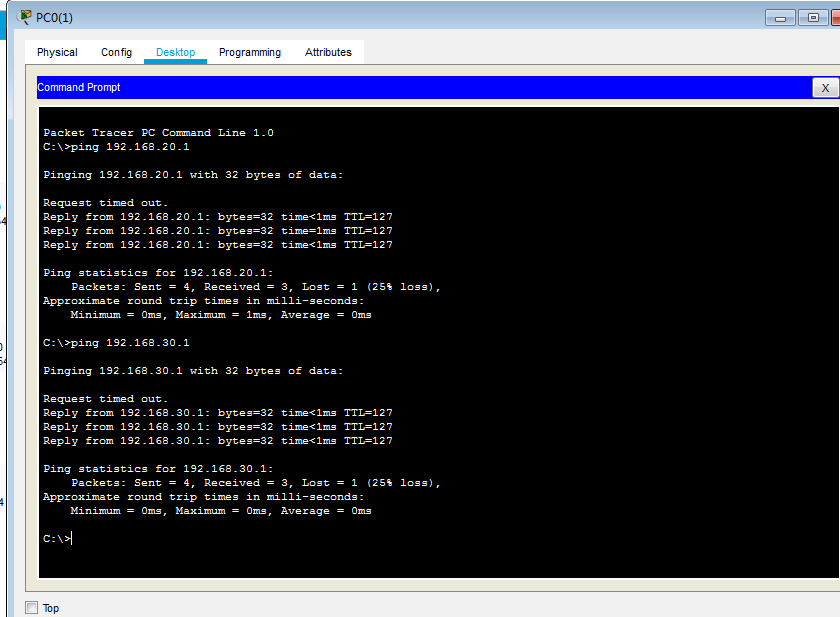

在192.168.10.2上ping其他网络
可以与其他网络进行通信
