跨AP的三层漫游实验

【实验名称】
跨AP的三层漫游
【实验目的】
掌握跨AP的三层漫游工作原理
【背景描述】
小张从学校毕业后直接进入一家企业担任网络管理员，公司办公区域很大，在同一个办公区域部署了很多AP，但其用户都在不同的 VLAN中，为了保障网络的稳定性，需要用户的笔记本电脑在办公区内移动时不会造成网络中断。
【需求分析】
需求1：在办公区内，用户移动电脑不会造成网络中断。
分析1：配置跨AP的三层漫游。

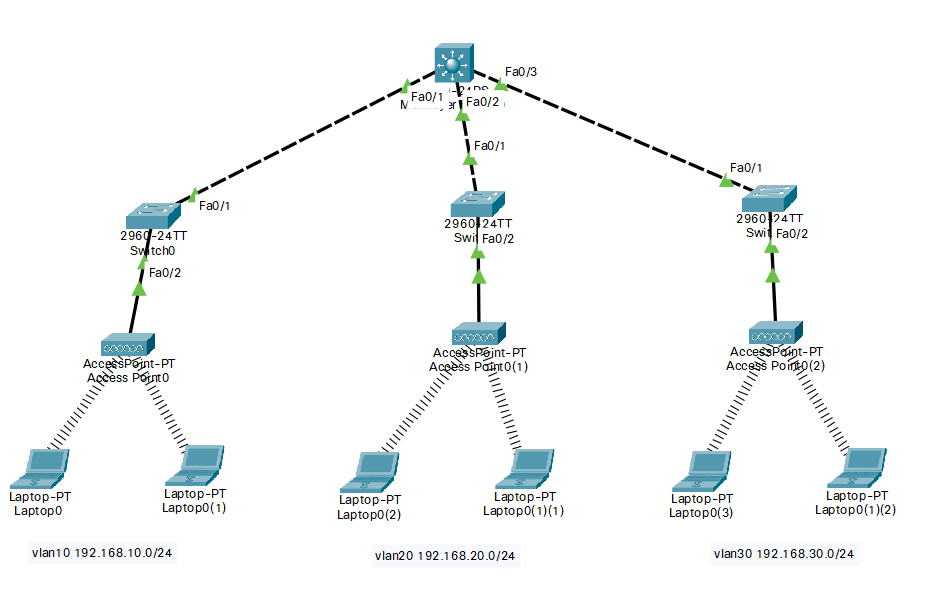

【实验拓扑】

【实验原理】
漫出AC：或称HA（Home-AC）；一个无线终端（STA）首次向漫游组内的某个无线控制器进行关联，该无线控制器即为该无线终端（STA）的漫出AC。
漫入AC： 或称FA（Foreign-AC）；与无线终端（STA）正在连接，且不是HA 的无线控制器，该无线控制器即为该无线终端（STA）的漫入AC。
AC 内漫游：一个无线终端（STA）从无线控制器的一个AP 漫游到同一个无线控制器内的另一个AP 中，即称为AC 内漫游。
AC 间漫游：一个无线终端（STA）从无线控制器的AP 漫游到另一个无线控制器内的AP中，即称为AC 间漫游。
【实验思路】
配置多个AP 同时广播同一个SSID，并且属于不同的VLAN，将无线客户端关联上其中一个AP，并长Ping无线交换机的IP 地址。然后，关闭该AP 的射频口（或者直接给该AP 断电）来模拟漫游场景，STA 应该会丢1-2 个Ping 包，并且IP 地址没有发生变化，即完成了三层漫游过程，当用户断开同AP 的连接，并重新关联上AP 后，所获取的地址为新的网段的地址。
【实验步骤】
1、基本拓扑连接
根据上面的拓扑图，将设备连接起来，并注意设备状态灯是否正常。
2、二层交换机配置
（1）SW1、SW2、SW3分别创建VLAN10、VLAN20、VLAN30。
（2）将交换机连接AP的接口分别划分到各自的VLAN。
（3）将连接三层交换机的接口设置为中继（TRUNK）模式。

3、三层交换机配置
（1）创建VLAN 10、VLAN 20、VLAN 30。
（2）使用三层交换机实现VLAN间路由：配置VLAN10 SVI、VLAN20 SVI、VLAN30 SVI的IP地址；开启交换机的路由转发功能。

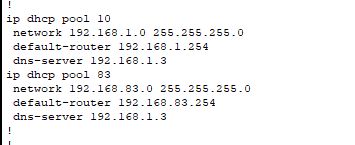

（3）开启三层交换机的DHCP服务，分别创建对应VLAN10、VLAN20、VLAN30网段的DHCP地址池，以下图片为参考命令：

4、三个无线AP设置同一个SSID。
5、PC分别连接对应的AP。
6、各个VLAN下的PC能相互拼通。
7、关闭其中一台无线AP，移动关闭AP下的PC并接连到另一台AP。重新获取IP地址，观察新的IP地址，并PING通其他VLAN的PC。
